Arduino

Arduino Project Met Wifi Esp



Er zijn 10 reacties in dit onderwerp

#1 plekke

plekke

    Senior Developer

  • Leden
  • PipPipPip
  • 135 berichten
    Laatst bezocht 25 mei 2017 21:45

Geplaatst op 30 oktober 2015 - 20:18

ik ben bezig met een project die proefdraait
om alles op IOT te zetten
met oa status regenwaterput , gasmeter , watermeter , temperatuur enz...

aangezien het aardig en nauwkeurig lukte om de niet inteligente meters te loggen wil ik dit hier mee delen.

oa arduino , esp822 , wifi , lua zit erin verwerkt.

Geplaatste afbeeldingGeplaatste afbeelding

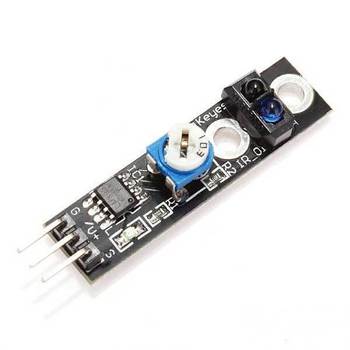

gasmeter met de sensor , deze ziet de 0-doorgang omdat deze reflecteert


Geplaatste afbeelding
waterteller , daarin zit een holte waar je een magneetsensor kan zetten , elke liter , paseert een magneet die een puls bezorgt


een voorbeeld van een grafiek zie je hier.
https://thingspeak.com/channels/56483

de info kan je dan zelf via iframes naar je lan webinterface brengen.

bij intresse wil ik zeker meer info geven , de sensoren komen via ebay ,

#2 barremans

barremans

    Professional Developer

  • Leden
  • PipPipPipPip
  • 255 berichten
    Laatst bezocht 13 nov 2017 14:34
  • LocatieKortrijk

Geplaatst op 30 oktober 2015 - 21:18

hmmm tof project.
Grtz Barre

#3 plekke

plekke

    Senior Developer

  • Leden
  • PipPipPip
  • 135 berichten
    Laatst bezocht 25 mei 2017 21:45

Geplaatst op 31 oktober 2015 - 18:36

https://youtu.be/zNOZ9FWCjUs

#4 barremans

barremans

    Professional Developer

  • Leden
  • PipPipPipPip
  • 255 berichten
    Laatst bezocht 13 nov 2017 14:34
  • LocatieKortrijk

Geplaatst op 31 oktober 2015 - 19:36

tof , vind deze heel interessant .

Zou deze ook wel willen 8-) 8-) 8-) :idea: :idea: :idea: :idea:

Alle data in een data base en je kan alles tracken.

Bij te hoge verbruik een alarm uit sturen.

Nice job m8.

Misschien een tut maken ?
Grtz Barre

#5 RedThread

RedThread

    Beheerder VBIB

  • Beheerder
  • 3577 berichten
    Laatst bezocht vandaag, 17:41
  • LocatieTongeren,Belgium.
Inzender

Geplaatst op 03 november 2015 - 13:49

nice !!

*** Vergeet ons geen bezoekje te brengen op facebook ***



- Any fool can know, the point is to understand -


RedThread@vbib.be



Huisregels | Tutorials | VS 2017 Community | Keybinding Posters | Code Tags gebruiken | MSDN


#6 plekke

plekke

    Senior Developer

  • Leden
  • PipPipPip
  • 135 berichten
    Laatst bezocht 25 mei 2017 21:45

Geplaatst op 03 november 2015 - 21:58

tutorial moet ik niet maken , het warm water bestaat al in deze link.
http://www.instructa...r-based-on-ESP/
en de temperatuur van het warm water kan je meten na het uitvoeren van deze tutorial.

voor de rest gewoon een gratis account bij thingspeak.com
daar kan je heel simpel gezegt een getal of text of data naartoe sturen ( maximaal om de 15seconden)

dus veel gedoe met routers , NAT  ,is er niet nodig.

voor de waterteller is wel wat kennis nodig.
de hall sensor die je plaatst moet in het gatje passen.
zorg er voor dat je de diepte en richting van de hall sensor kan bepalen , zodat de magneetkracht ten volle de hallsensor aktiveert.


voor de gasmeter , heb ik de sensor (IR licht) op 1mm van de meter gedaan , dmv een magneet heb ik de montage gedaan .

#7 barremans

barremans

    Professional Developer

  • Leden
  • PipPipPipPip
  • 255 berichten
    Laatst bezocht 13 nov 2017 14:34
  • LocatieKortrijk

Geplaatst op 04 november 2015 - 08:17

goeie zal me eens erop smijten tijdens de winter maanden.

merciekes
Grtz Barre

#8 pascalbianca

pascalbianca

    Webmaster/Admin

  • Webmaster
  • 4335 berichten
    Laatst bezocht 19 nov 2017 09:53
  • LocatieSusteren, Nederland, Midden Limburg.
Inzender

Geplaatst op 05 november 2015 - 14:47

Kijk dat zijn leuke projectjes :D

Wat is het gezegde in Ontwikkeling van software.: Er zijn vele wegen die naar Rome leiden, de kunst is de goede te vinden.
email : pascalbianca@vbib.be
of email : webmaster@vbib.be
MSN.:: pmhaschuffelers@hotmail.com
Volg ook mijn Raspberry Pi Blog.:: link


Geplaatste afbeelding


Huisregels - Tutorials - VS 2012 Express - Keybinding Posters - Code Tags gebruiken - LessThenDot - MSDN


*** If you like you're solution or appriciate the crew's effort, please click on the facebook like or the Google + button ***


#9 plekke

plekke

    Senior Developer

  • Leden
  • PipPipPip
  • 135 berichten
    Laatst bezocht 25 mei 2017 21:45

Geplaatst op 05 november 2015 - 21:10

in theorie is de arduino overkill , en kan je alles met de esp8622 ook

#10 plekke

plekke

    Senior Developer

  • Leden
  • PipPipPip
  • 135 berichten
    Laatst bezocht 25 mei 2017 21:45

Geplaatst op 05 november 2015 - 21:41

Geplaatste afbeelding

Geplaatste afbeelding


de hardware prototype , en  op gaatjes print , de rasperry pi die je ziet is autonoom voor iets anders

#11 Damic

Damic

    Master Developer

  • Leden
  • PipPipPipPipPip
  • 602 berichten
    Laatst bezocht 18 nov 2017 17:52
  • LocatieMechelen (BE)

Geplaatst op 11 november 2015 - 00:18

Whaaaaaaaaa nen hacker :P

Jup de ESP heeft een µc aanboord zodus is de avr niet nodig.
